Descrizione del prodotto

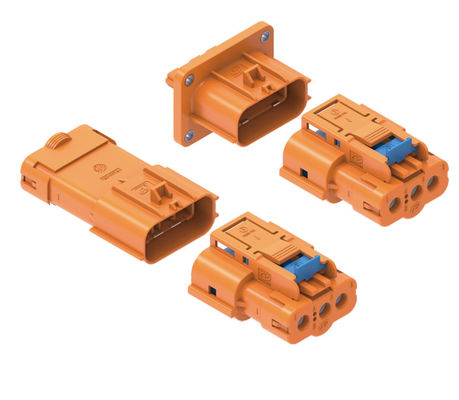

Il Neopower 3-Pin 800V 16A Automotive Power & Signal Connector è progettato per fornire prestazioni eccezionali e un'affidabilità incrollabile per applicazioni critiche automobilistiche e ad alta tensione.Questo avanzato sistema di connettori a 3 pin, che comprende sia il maschio che la femmina di 3 pin, fornisce un'interconnessione sicura e durevole per la trasmissione di potenza e segnale.La sua costruzione robusta e il suo complesso di caratteristiche lo rendono una scelta ideale quando una soluzione automobilistica affidabile a 3 pin è fondamentale.
Costruito per resistere alle rigide esigenze dei moderni sistemi di veicoli, questo connettore eccelle in applicazioni come caricabatterie a bordo (OBC), regolatori di pompe ad olio e aria e unità di distribuzione di energia (PDU).L'integrazione di High Voltage Interlock (HVIL), una costruzione a prova di tocco e un design Poka-yoke garantisce la massima sicurezza durante la manipolazione e l'utilizzo,prevenzione dell'esposizione accidentale ad alte tensioni e a collegamenti non correttiLa funzione di blocco secondario fornisce un ulteriore livello di sicurezza, fondamentale in ambienti automobilistici ad alta vibrazione, garantendo che la spina del connettore a 3 pin rimanga saldamente attaccata.
Questo connettore è progettato per ospitare specifici cabli a 3 pin e cabli a 3 pin, con contatti di alimentazione adatti a cavi da 2,5 mm2 con carica fino a 16 A e contatti di segnale per 0 A.Cavi da 5 mm2 fino a 2AIl suo eccezionale grado di impermeabilità IP67 e IP6K9K, combinato con un ampio intervallo di temperatura di funzionamento (-40°C a +125°C) e schermatura a 360°,garantisce prestazioni costanti anche in condizioni difficili. Scegli il Neopower 3-Pin Automotive Power & Signal Connector per una soluzione di connessione all'avanguardia, sicura e affidabile per le tue esigenze di alta tensione.
| Attributo | Specificità |
| Marchio | Neopower |
| Tipo di prodotto | Connettore ibrido a 3 pin (2 pin di alimentazione + 1 pin di segnale) |
| Distanza del cavo (pin di alimentazione) | 2.5 mm2 |
| Distanza del cavo (pin del segnale) | 0.5 mm2 |
| Corrente nominale (Pini di alimentazione) | 16A |
| Corrente nominale (pin del segnale) | 2A |
| Tensione nominale (Pini di alimentazione) | 800V (AC/DC) |
| tensione nominale (pin del segnale) | 24V (AC/DC) |
| tensione di resistenza dielettrica (pin di alimentazione, AC 50Hz, normale) | di potenza superiore a 1000 V |
| tensione di resistenza dielettrica (pin del segnale, AC 50Hz, normale) | 1000V |
| Funzione di blocco secondaria | - Sì, sì. |
| Poka-yoke (prevenzione dell'accoppiamento improprio) | - Sì, sì. |
| Interlock ad alta tensione (HVIL) | - Sì, sì. |
| Progettazione a prova di contatto | Sì (conforme alla norma IPXXB) |
| Protezione | 360° di schermatura |
| Intervallo di temperatura di esercizio | -40°C a +125°C |
| Classificazione IP | IP67 e IP6K9K (impolverante, impermeabile in condizioni specificate), IPXXB |
| Applicazioni mirate | Caricabatterie di bordo (OBC), controllori di pompe per olio, controllori di pompe per aria, unità di distribuzione di energia (PDU), unità di disconnessione delle batterie (BDU) |
Domande frequenti (FAQ) - Neopower 3-Pin Automotive Connector
Q1: Quali sono le principali applicazioni del connettore a 3 pin Neopower?
R: Questo connettore è specificamente progettato per prestazioni robuste in ambienti automobilistici e sistemi ad alta tensione.Controller di pompe per olio, controllori della pompa d'aria, unità di distribuzione di energia (PDU) e unità di disconnessione della batteria (BDU).
D2: Quali sono i valori di tensione e di corrente dei pin di alimentazione e di segnale?
R: Il connettore presenta un design ibrido:
D3: Il Neopower 3-Pin Connector è impermeabile e adatto per ambienti difficili?
R: Sì, è stato progettato per la durata. Il connettore vanta una classificazione IP67 e IP6K9K, che lo rende impermeabile alla polvere e protetto dall'immersione in acqua e dai getti d'acqua ad alta pressione.Combinato con la sua gamma di temperature di esercizio da -40°C a +125°C, è adatto a condizioni automobilistiche difficili.
D4: Quali caratteristiche di sicurezza sono integrate in questo connettore?
R: La sicurezza è un principio fondamentale di progettazione.
D5: Quali dimensioni di cavo sono compatibili con questo connettore?
A: Il connettore è ottimizzato per:
D6: In che modo la schermatura a 360° è utile alla mia applicazione?
R: La schermatura a 360° fornisce una protezione completa contro le interferenze elettromagnetiche (EMI) e le interferenze a radiofrequenza (RFI).Questo è fondamentale nei veicoli moderni con numerosi sistemi elettronici, in quanto aiuta a mantenere l'integrità del segnale per una trasmissione dei dati affidabile e il funzionamento del sistema.
D7: Qual è il significato delle caratteristiche Poka-yoke e Secondary Lock?
A:
D8: Questo connettore può sopportare in sicurezza le alte tensioni?
R: Assolutamente. I pin di alimentazione hanno una tensione dielettrica resistente di 3000V AC (50Hz, condizioni normali), e i pin di segnale resistono a 1000V AC (50Hz, condizioni normali).insieme a caratteristiche come HVIL e design a prova di tocco, assicurare un'elevata affidabilità e sicurezza in scenari ad alta tensione.
