Descrizione del prodotto:

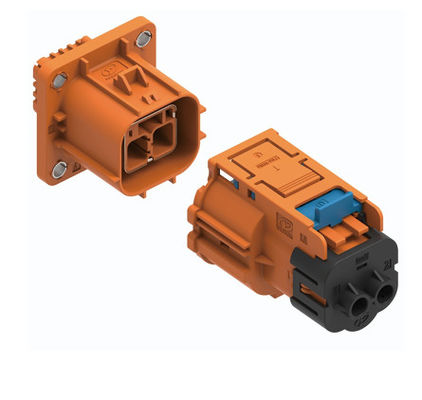

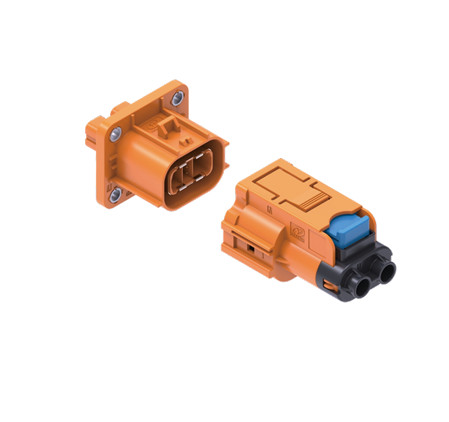

Il connettore elettrico ad alta tensione a 2 pin Neopower è stato progettato meticolosamente per applicazioni critiche, tra cui compressori di aria condizionata, riscaldatori PTC, caricabatterie a bordo (OBC),Convertitori di corrente continuaQuesto versatile connettore elettrico a 2 pin fornisce un'unità di distribuzione di potenza sicura, affidabile,e soluzioni ad alte prestazioni per le interconnessioni di potenza e segnale nei sistemi industriali e automobilistici avanzati.
Progettato con sicurezza e affidabilità al centro, questo connettore Neopower incorpora molteplici caratteristiche di protezione.mentre la funzione Secondary Lock garantisce l'integrità della connessione, soprattutto in condizioni di vibrazione e di sollecitazione meccanica.La capacità integrata di HVIL (High Voltage Interlock Loop) e la progettazione a prova di tocco forniscono misure di sicurezza essenziali per i tecnici e gli utenti finali in ambienti ad alta tensioneInoltre, il suo completo schermo a 360° protegge dalle interferenze elettromagnetiche, che sono fondamentali per mantenere l'integrità dei sistemi elettronici sensibili.Queste caratteristiche rendono i nostri connettori elettrici a 2 pin una scelta ideale per applicazioni robuste e critiche per la sicurezza.
Il connettore elettrico ad alta tensione a 2 pin Neopower supporta una corrente nominale sostanziale fino a 40 A per i suoi contatti di alimentazione (quando si utilizza un cavo da 6 mm2) e una tensione nominale di 1000 V CA/CC,con una capacità di accensione superiore a 50 W,Il sistema è inoltre in grado di facilitare connessioni di segnale ausiliario a 2A e 24V AC/DC.Questo connettore a 2 pin è protetto dalla polvere e dall'acqua, compresi i lavaggi ad alta pressione e temperatura.L'ampia gamma di temperature di funzionamento da -40°C a +125°C garantisce inoltre che questo connettore sia costruito per resistere a condizioni ambientali difficiliScegli Neopower per le tue esigenze di connessione critiche in cui la sicurezza, l'affidabilità e le elevate prestazioni sono primarie.
| Attributo | Specificità |
| Applicazione | Compressore di aria condizionata, PTC, OBC, DCDC, PDU, BDU |
| Funzione centrale | 2 pin connettore elettrico ad alta tensione |
| Caratteristiche di sicurezza | |
| Funzione di blocco secondaria | |
| Poka-yoke (prevenzione dell'accoppiamento improprio) | |
| HVIL (high voltage interlock loop) | |
| a prova di tocco (IPXXB) | |
| Protezione | 360° di schermatura |
| Distanza del cavo (potenza) | da 4 mm2 a 6 mm2 |
| Distanza del cavo (segnale) | 0.35mm2 |
| Corrente nominale (potenza) | 32A (con cavo di 4 mm2) |
| 40A (con cavo di 6 mm2) | |
| Corrente nominale (segnale) | 2A |
| Tensione nominale (potenza) | 1000V (AC/DC) |
| Tensione nominale (segnale) | 24V (AC/DC) |
| tensione di resistenza dielettrica (potenza) | 3000V AC 50Hz (condizioni normali) |
| tensione di resistenza dielettrica (segnale) | 1000V AC 50Hz (condizioni normali) |
| Intervallo di temperatura di esercizio | -40°C a +125°C |
| Classificazione IP |
IP67 e IP6K9K (mated), IPXXB (protezione delle dita non accoppiate per i contatti)
|
Domande frequenti (FAQ)
Q1: Quali sono le principali applicazioni del connettore elettrico ad alta tensione a 2 pin Neopower?
A:Questo connettore Neopower 2 pin è progettato per applicazioni ad alta affidabilità in ambienti impegnativi, in genere presenti nei veicoli elettrici e ibridi.Gli usi comuni comprendono i collegamenti per compressori di condizionamento d'aria, riscaldatori PTC, caricabatterie a bordo (OBC), convertitori CC-CC, unità di distribuzione di energia (PDU) e unità di disconnessione delle batterie (BDU).
D2: Quali sono i valori nominali massimi di corrente e tensione per i contatti di alimentazione di questo connettore a 2 pin?
A:I contatti di alimentazione di questo connettore elettrico a 2 pin sono denominati fino a 40A con un cavo da 6 mm2 (o 32A con un cavo da 4 mm2) e possono gestire una tensione nominale di 1000V AC/DC,con una capacità di accumulo di calore inferiore o uguale a 50 W,.
D3: Questo connettore può anche trasportare correnti di segnale?
A:Sì, oltre alle sue capacità di alimentazione, questo versatile connettore dispone di contatti per la trasmissione del segnale, destinati a 2A e 24V AC/DC utilizzando un cavo da 0,35 mm2.
D4: Quali dimensioni di filo sono compatibili con il connettore elettrico ad alta tensione Neopower 2 pin?
A:Per le connessioni di alimentazione, questo connettore a 2 pin è progettato per un cavo da 0,35 mm2.
D5: In che modo il design Poka-yoke migliora l'usabilità di questi connettori elettrici a 2 pin?
A:La funzione Poka-yoke (keying) garantisce che il connettore possa essere accoppiato solo nell'orientamento corretto.proteggere le apparecchiature e garantire l'integrità della connessione elettrica.
D6: Cos'è HVIL e perché è incluso in questo connettore a 2 pin?
A:HVIL e' l'acronimo di High Voltage Interlock Loop, e' una caratteristica di sicurezza fondamentale integrata in questo connettore elettrico a 2 pin.Il circuito HVIL aiuta a garantire che l'alta tensione sia disattivata prima che il connettore possa essere disconnesso, proteggendo gli utenti da potenziali rischi elettrici durante la connessione o la disconnessione.
D7: Quanto è protetto questo connettore a 2 pin da elementi ambientali come polvere e acqua?
A:Questo connettore offre un'eccellente protezione. Ha un punteggio IP67 e IP6K9K quando accoppiato, il che significa che è completamente protetto dalla penetrazione di polvere e può resistere a potenti getti d'acqua ad alta temperatura.Dispone anche di protezione per le dita IPXXB per la sicurezza del tatto.
D8: Qual è il range di temperatura di funzionamento per il connettore Neopower 2 pin?
A:Il connettore a pin Neopower 2 è progettato per funzionare in modo affidabile in un'ampia gamma di temperature, da -40°C a +125°C, rendendolo adatto per l'uso in condizioni ambientali estreme.
D9: Quali meccanismi di sicurezza specifici sono integrati in questo connettore elettrico a 2 pin Neopower?
A:Questo connettore a 2 pin incorpora diverse caratteristiche di sicurezza chiave: una funzione di blocco secondario per garantire un accoppiamento sicuro,Progettazione a prova di tocco (IPXXB) per evitare il contatto accidentale con parti attive, HVIL (High Voltage Interlock Loop) per la sicurezza del circuito elettrico e Poka-yoke keying per prevenire la dismatching.
D10: La progettazione di questo connettore a 2 pin offre una protezione EMI?
A:Sì, il connettore fornisce una schermatura a 360°.garantire l'integrità del segnale e prestazioni affidabili in ambienti con rumore elettronico elevato, che è comune in molte applicazioni per questi connettori elettrici a 2 pin.
D11: Qual è la tensione di resistenza dielettrica per questo connettore?
A:I contatti di alimentazione di questo connettore hanno una tensione dielettrica di resistenza di 3000 V AC (50 Hz, condizioni normali), mentre i contatti di segnale possono resistere a 1000 V AC (50 Hz, condizioni normali).Questo indica un solido isolamento e un elevato grado di sicurezza elettrica.
D12: Questo connettore a 2 pin Neopower è adatto sia per applicazioni ad alta tensione AC che DC?
A:I contatti di alimentazione di questo connettore elettrico a 2 pin sono indicati per 1000V sia per applicazioni AC (corrente alternata) che DC (corrente continua),offrendo flessibilità per vari progetti di sistemi ad alta tensione.
NeoPower è dedicato ai connettori e ai cavi impermeabili ad alta tensione/alta corrente, applicabili per batterie a nuova energia, veicoli elettrici, macchinari pesanti, connessioni industriali, sistemi di propulsione,stoccaggio di energia solare/eolica, smart grid, AGV, ecc.

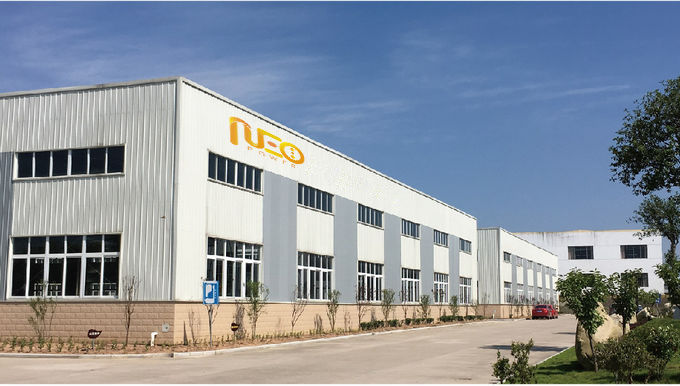

Neopower dispone di due basi di produzione situate rispettivamente a Huizhou, provincia di Guangzhou, per i connettori in guscio di plastica, e a Changzhou, provincia del Jiangsu, per i connettori in guscio di metallo.Con una vasta esperienza e una gestione di alto livello, Neopower fornisce prodotti di alta qualità e servizi eccellenti ai clienti di tutto il mondo.
La società ha superato IATF 16949:2016, ISO 9001:2015 sistema di controllo della qualità, e i suoi prodotti sono CE, TVU, RoH approvati.
