Dettagli:
|
| Grado di protezione: | IP20B | Resistenza all'isolamento: | un min di 5000 mΩ un min (asciutto) di 200 mΩ (RH 95%) |
|---|---|---|---|
| Cicli accoppiamento minimi: | 100 volte | Metodo di chiusura: | Crimp / tipico |
| Tensione nominale: | UL DC 1000V, TUV 1500V DC | Numero di tensione: | Fino a 100V |
| Materiale di contatto: | Leghe di rame | orientamento: | Angolo retto |
| Temperatura operativa: | -40℃ ~125℃ | Materiale di alloggiamento: | termoplastici |
| Spruzzo di sale: | 144H (accoppiato) | Pressione di lavoro: | 0.5~1.6 Antivari |
| CPA: | Con | Sistema di chiusura: | CPA/TPA (Sì, in genere con CPA/TPA) |
| Indicatore del filo: | 10-12 AWG |
Caratteristiche chiave:
Descrizione del prodotto

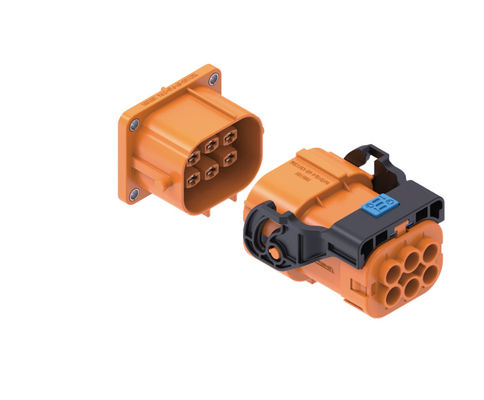

IlNeopower 1000V connessione per auto ad alta tensione 6 pinè progettato per soddisfare le rigide esigenze dei moderni sistemi di veicoli elettrici, progettato per applicazioni ad alte prestazioni come caricabatterie a bordo (OBC) e unità di disconnessione delle batterie (BDU),questo connettore fornisce un ponte sicuro e affidabile per la trasmissione di energia e segnaleSi distingue tra i vari6 tipi di connettori a pinper la sua eccezionale durata e le caratteristiche di sicurezza integrate.
Questo connettore, progettato per essere affidabile in ambienti difficili, garantisce prestazioni massime.che è critico nell'elettronica complessa dei veicoliLa progettazione del connettore include anche un sistema di chiavetta Poka-Yoke, che rende impossibile un accoppiamento errato e semplifica il processo di assemblaggio, caratteristica spesso evidenziata in un dispositivo di controllo.Diagramma del connettore a 6 pinLa combinazione di un blocco secondario e di un design a prova di tocco fornisce livelli di sicurezza essenziali per i tecnici e gli utenti finali che interagiscono con sistemi ad alta tensione.connessione a 6 pin maschileo ilFemmina con connettore a 6 pin, ogni parte è costruita per un'adeguatezza sicura e sigillata.
Questo componente è più di un semplice connettore, è una protezione fondamentale per la vostra catena di alimentazione.Con la sua capacità di resistere a temperature estreme e di resistere alla penetrazione secondo gli standard IP67 e IP6K9K, il Neopowerconnessione a 6 pinGarantisce un funzionamento ininterrotto. È la scelta definitiva per gli ingegneri che cercano una soluzione di connettività affidabile, sicura e ad alte prestazioni per l'automotive, i veicoli elettrici,e altre applicazioni di trasporto impegnativeContattaci oggi per scoprire come questo connettore avanzato può migliorare il tuo prossimo progetto.
| Attributo | Specificità |
| Configurazione centrale | |
| Conteggio degli spilli | 6 pin (4 potenza + 2 segnale) |
| Applicazioni principali | Caricabatterie di bordo (OBC), unità di disconnessione della batteria (BDU), sistemi ad alta tensione per veicoli elettrici |
| Prestazioni elettriche | |
| Tensione nominale (potenza) | 1000V AC/DC |
| Tensione nominale (segnale) | 24V AC/DC |
| Corrente nominale (potenza) | 35A (@ 6mm2), 30A (@ 4mm2), 25A (@ 2.5mm2) |
| Corrente nominale (segnale) | 2A (@ 0.35mm2) |
| Resistenza dielettrica (potenza) | 3000V AC @ 50Hz (Stato normale) |
| Resistenza dielettrica (segnale) | 1000V AC @ 50Hz (Stato normale) |
| Fisica e ambientale | |
| Temperatura di funzionamento | -40°C a +125°C |
| Protezione contro l'ingresso (IP) | IP67 e IP6K9K (mated) |
| Protezione a prova di tocco | IPXXB (a prova di dita) |
| Distanze compatibili dei cavi | 2.5 mm2 a 6 mm2 (potenza) |
| Caratteristiche e sicurezza | |
| Caratteristiche di sicurezza | Interlock ad alta tensione (HVIL), funzione di blocco secondario |
| Sistema di accoppiamento | Poka-Yoke (tastiera a prova di errore) |
| Protezione | 360° schermatura per la protezione EMI/EMC |
Progettato per ambienti ad elevata domanda e mission-critical, il Neopower 1000V6 pin di connettore per veicoliLa sua robusta progettazione e le sue avanzate caratteristiche di sicurezza garantiscono prestazioni affidabili dove è più importante.
Applicazioni principali:
Cosa rende questo connettore adatto per sistemi automobilistici ad alta tensione?
Questo...Connettori a 6 pin per autoveicoliil modello è specificamente progettato per gli ambienti più rigidi dei veicoli elettrici.e una gamma di temperature di funzionamento estremamente ampia da -40°C a +125°CLa cosa più importante è che le sue caratteristiche di sicurezza integrate come HVIL sono essenziali per proteggere i sistemi ad alta tensione.
Cos'è HVIL e perché è importante per questo connettore a 6 pin?
HVIL è l'acronimo di High-Voltage Interlock Loop.Connettore a 6 pin maschio e femminaQuando le parti possono essere separate, il circuito HVIL segnala al sistema di spegnere l'alimentazione ad alta tensione.Questo impedisce pericolosi archi elettrici e garantisce il connettore è sicuro da maneggiare durante la disconnessione.
Come si assicura una connessione corretta e sicura?
Il nostro connettore utilizza due caratteristiche chiave per questo. Primo, ha un design Poka-Yoke, che è una forma di prova di errore che impedisce fisicamente il connettore da essere accoppiato in modo errato. Secondo,include un meccanismo di blocco secondario che fornisce un chiaro "clic" tattile e udibile," che conferma che il connettore è completamente fissato e protetto dalle vibrazioni e dalla disconnessione accidentale.
Questo connettore può essere usato come alimentatore primario per la mia applicazione?
Con una corrente nominale fino a 35A sui contatti di alimentazione e una potenza nominale di 1000V, questo connettore e' progettato appositamente per la distribuzione di energia.È una scelta ideale per trasferire in modo sicuro alti livelli di potenza da una batteria o unità di distribuzione a componenti come un caricabatterie di bordo, che lo rende un componente fondamentale delFornitore di alimentazione con connettore a 6 pinLa catena.
Quanto è resistente questo connettore in condizioni climatiche avverse o in ambienti industriali?
Questo connettore è costruito per resistere a condizioni estreme. vanta una classificazione IP67 e IP6K9K, il che significa che è completamente sigillato contro la polvere e può resistere a getti d'acqua ad alta pressione e alta temperatura.Combinato con la sua ampia gamma di temperature di funzionamento, garantisce prestazioni affidabili in ambienti esposti a umidità, sporcizia e scosse termiche.
Quali tipi di cavi e schemi di cablaggio sono compatibili?
Questo connettore è versatile. I quattro contatti di alimentazione sono compatibili con dimensioni di cavo che vanno da 2,5 mm2 a 6 mm2, mentre i due contatti di segnale sono progettati per cavi da 0,35 mm2.Questa flessibilità consente ai progettisti di utilizzare calibri di filo appropriati per carichi di corrente diversiMentre noi non forniamo un sistema universaleDiagramma del connettore a 6 pin, il disegno Poka-Yoke e la chiarezza del pinout semplificano l'integrazione negli schemi del sistema.
In che modo questo è diverso da un connettore standard a 6 pin per un rimorchio o una GPU?
Anche se possono condividere lo stesso numero di pin, questo è un componente altamente specializzato.rimorchio con connettore a 6 pindi una spinaGPU con connettore a 6 pinIl nostro connettore è progettato per applicazioni ad alta tensione (1000V) e ad alta corrente.materiali superiori per resistenza termica, e schermatura a 360°, che non si trovano nei connettori standard di consumo o a bassa tensione.
NeoPower è dedicato ai connettori e ai cavi impermeabili ad alta tensione/alta corrente, applicabili per batterie a nuova energia, veicoli elettrici, macchinari pesanti, connessioni industriali, sistemi di propulsione,stoccaggio di energia solare/eolica, smart grid, AGV, ecc.
Neopower dispone di due basi di produzione situate rispettivamente a Huizhou, provincia di Guangzhou, per i connettori in guscio di plastica, e a Changzhou, provincia del Jiangsu, per i connettori in guscio di metallo.Con una vasta esperienza e una gestione di alto livello, Neopower fornisce prodotti di alta qualità e servizi eccellenti ai clienti di tutto il mondo.
La società ha superato IATF 16949:2016, ISO 9001:2015 sistema di controllo della qualità, e i suoi prodotti sono CE, TVU, RoH approvati.
