Descrizione del prodotto

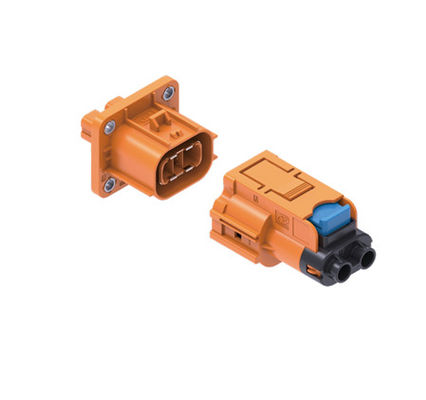

Il connettore elettrico Neopower ad alte prestazioni a 2 pin 1000V 40A con HVIL, Poka-Yoke,e 360° Shielding è stato progettato meticolosamente per offrire prestazioni e sicurezza eccezionali in ambienti ad alta tensioneQuesto connettore avanzato a 2 pin è ideale per una vasta gamma di applicazioni, tra cui compressori di aria condizionata, riscaldatori PTC, caricabatterie a bordo (OBC), convertitori DC-DC,Unità di distribuzione di energia (PDU), e unità di disconnessione della batteria (BDU).
Progettato con la sicurezza dell'utente e l'integrità del sistema come priorità, questo connettore integra molteplici caratteristiche di protezione.mentre il disegno Poka-yoke impedisce l'accoppiamentoSono incorporati meccanismi di sicurezza essenziali come il blocco ad alta tensione (HVIL) e i contatti a prova di tocco per proteggersi dai pericoli elettrici.Questo robusto connettore elettrico a 2 pin vanta anche una schermatura a 360°, che fornisce un'eccellente protezione contro l'EMI e garantisce un'integrità ottimale del segnale per applicazioni sensibili.
Il connettore Neopower 2 pin supporta una gamma di cavi versatile da 2,5 mm2 a 6 mm2, consentendo capacità di trasmissione di potenza di 20A (2,5 mm2), 32A (4 mm2),con una tensione nominale di 1000 V AC/DCInoltre, è dotato di una trasmissione del segnale 2A a 24V AC/DC utilizzando un cavo da 0,35 mm2.opera perfettamente in un'ampia gamma di temperature da -40°C a +125°C e offre una protezione eccezionale con classifica IP67 e IP6K9KLa tensione di resistenza dielettrica è di 3000 V CA per la potenza e di 1000 V CA per i circuiti di segnale in condizioni normali,rendendo questi connettori elettrici a 2 pin una scelta affidabile per i sistemi criticiPer una connessione affidabile e sicura nelle applicazioni ad alta potenza, affidatevi al connettore a 2 pin Neopower ad alte prestazioni.
| Attributo | Valore |
| Marchio | Neopower |
| Tipo di prodotto | 2 pin di connettore elettrico |
| Applicazioni principali | Compressore di aria condizionata, PTC (riscaldanti con coefficiente di temperatura positivo), OBC (caricabatterie di bordo), DCDC (convertitore DC-DC), PDU (unità di distribuzione di energia), BDU (unità di disconnessione della batteria) |
| Funzione di blocco secondaria | - Sì, sì. |
| Distanza del cavo (circuito di alimentazione) | 2.5 mm2 6 mm2 |
| Compatibilità del cavo (circuito di segnale) | 0.35mm2 |
| Poka-yoke (prevenzione dell'accoppiamento improprio) | - Sì, sì. |
| HVIL (High Voltage Interlock) | - Sì, sì. |
| Progettazione a prova di contatto | Sì (conforme alla norma IPXXB) |
| Protezione | 360° schermatura completa |
| Corrente nominale (circuito di alimentazione) | 20A (con cavo da 2,5 mm2) 32A (con cavo da 4 mm2) 40A (con cavo da 6 mm2) |
| Corrente nominale (circuito di segnale) | 2A |
| tensione nominale (circuito di alimentazione) | 1000V (AC/DC) |
| tensione nominale (circuito di segnale) | 24V (AC/DC) |
| tensione di resistenza dielettrica (circuito di alimentazione) | 3000V AC, 50Hz (in condizioni normali) |
| tensione di resistenza dielettrica (circuito di segnale) | 1000 V CA, 50 Hz (in condizioni normali) |
| Intervallo di temperatura di esercizio | -40°C a +125°C |
| Classificazione della proprietà intellettuale (protezione ambientale) | IP67 e IP6K9K (quando accoppiato, per la protezione contro la polvere e l'acqua ad alta pressione/temperatura) IPXXB (a prova di mani, a prova di tocco per parti di connettore non accoppiate) |
Domande frequenti (FAQ)
Q1: Quali sono le principali applicazioni del connettore Neopower 2 pin?
R: Il connettore Neopower 2 pin è progettato per prestazioni robuste in una varietà di sistemi ad alta domanda.Le sue applicazioni principali includono componenti critici per l'automotive come i compressori di aria condizionata, riscaldatori PTC (coefficiente di temperatura positivo), OBC (caricabatterie a bordo) e convertitori DCDC. It's also an ideal high voltage connector solution for Power Distribution Units (PDU) and Battery Disconnect Units (BDU) in electric vehicles and other advanced industrial machinery where reliable power and signal transmission are essential.
D2: Quali sono i valori di tensione e corrente per questo connettore elettrico a 2 pin?
R: Questo connettore Neopower è progettato per applicazioni ad alta potenza. Per il circuito di alimentazione supporta una tensione nominale di 1000V (AC/DC).:Per il circuito del segnale, è indicato per 24V (AC / DC) e corrente 2A, in genere con un cavo da 0,35 mm2.
D3: Quali caratteristiche di sicurezza sono incorporate nel connettore Neopower 2 pin?
R: La sicurezza è fondamentale nella progettazione di questo connettore per auto Neopower.Funzione di blocco secondaria:Garantisce che le metà del connettore rimangano saldamente accoppiate, evitando la disconnessione accidentale.Poka-yoke Tastiere:Questa progettazione meccanica impedisce l'assemblaggio errato o la disconnessione del connettore.HVIL (High Voltage Interlock):Questo circuito di sicurezza critico garantisce che l'alta tensione venga disconnessa prima che il connettore possa essere separato, proteggendo gli utenti e le apparecchiature.Disegno a prova di tocco (IPXXB):I contatti sono protetti dal contatto accidentale con le dita anche quando non sono accoppiati, migliorando la sicurezza dell'utente durante la manipolazione.
D4: Come funziona questo connettore elettrico a 2 pin in ambienti difficili?
R: Il connettore a 2 pin Neopower è progettato per resistere a condizioni difficili e ha una gamma di temperature di funzionamento da -40°C a +125°C, che lo rende adatto per ambienti estremamente caldi e freddi.Quando si accoppiano, il connettore raggiunge un punteggio IP67 & IP6K9K, il che significa che è completamente protetto dalla penetrazione di polvere e può resistere a getti d'acqua ad alta pressione e alta temperatura.Questo lo rende una scelta eccellente per applicazioni esposte all'umidità, sporcizia e tempo difficile.
Q5: Quali dimensioni di cavo sono compatibili con questo connettore e offre schermatura EMI?
R: Per il circuito di alimentazione, questo versatile connettore a 2 pin accoglie sezioni trasversali di cavi che vanno da 2,5 mm2 a 6 mm2.il connettore è dotato di una schermatura a 360°Questo schermo completo è fondamentale per mantenere l'integrità del segnale e ridurre al minimo le interferenze elettromagnetiche (EMI).che è particolarmente importante nei sistemi elettronici sensibili presenti nei veicoli moderni e nelle attrezzature industriali.
D6: Questo connettore Neopower può essere utilizzato sia per applicazioni AC che DC?
R: Sì, il circuito di alimentazione del connettore elettrico a 2 pin Neopower è indicato per 1000V sia per applicazioni AC (corrente alternata) che DC (corrente continua).il circuito del segnale è denominato per 24V AC/DC, offrendo flessibilità in vari sistemi elettrici.
D7: Qual è la tensione di resistenza dielettrica per questo connettore ad alta tensione?
R: La tensione di resistenza dielettrica, una misura della sua capacità di isolamento, è robusta per questo connettore Neopower.per il circuito di segnalazione, è di 1000V AC (50Hz, in condizioni normali), garantendo affidabilità e sicurezza in ambienti ad alta tensione.
NeoPower è dedicato ai connettori e ai cavi impermeabili ad alta tensione/alta corrente, applicabili per batterie a nuova energia, veicoli elettrici, macchinari pesanti, connessioni industriali, sistemi di propulsione,stoccaggio di energia solare/eolica, smart grid, AGV, ecc.

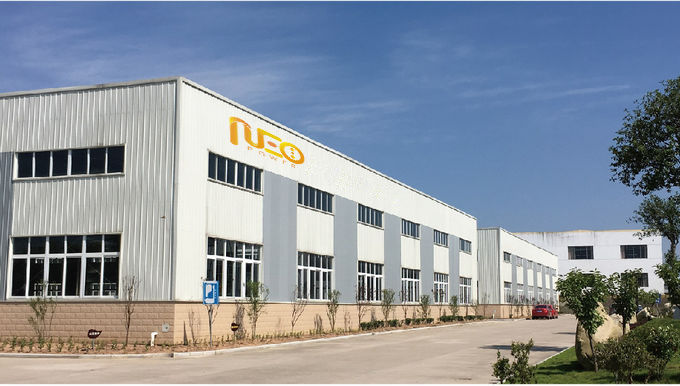

Neopower dispone di due basi di produzione situate rispettivamente a Huizhou, provincia di Guangzhou, per i connettori in guscio di plastica, e a Changzhou, provincia del Jiangsu, per i connettori in guscio di metallo.Con una vasta esperienza e una gestione di alto livello, Neopower fornisce prodotti di alta qualità e servizi eccellenti ai clienti di tutto il mondo.
La società ha superato IATF 16949:2016, ISO 9001:2015 sistema di controllo della qualità, e i suoi prodotti sono CE, TVU, RoH approvati.
