Dettagli:
|
| Insulation Resistance: | 1000MΩ min | Operation Temperature: | -40℃ ~+85 ℃ |
|---|---|---|---|
| Working Pressure: | 0.5~1.6 Bar | Mating Cycle: | ≥100 times |
| Operation Te: | -40℃ ~ +125℃ | Current Rating: | Up to 150A |
| Cpa: | With | Voltage Rating: | Up to 600V |
| Mounting Style: | Panel Mount or PCB Mount | Shell Materials: | Plastic |
| Shielded Efficiency: | 70dB( 10KHz-5Mhz) 65 dB(5MHz-500MHz) | Salt Spray Re: | 144H (Mated) |
| Product Series: | FSP8.0 | Locking System: | CPA/TPA (Yes, typically with CPA/TPA) |
| Certifications: | UL, CSA, RoHS |
Caratteristiche chiave:
Descrizione del prodotto

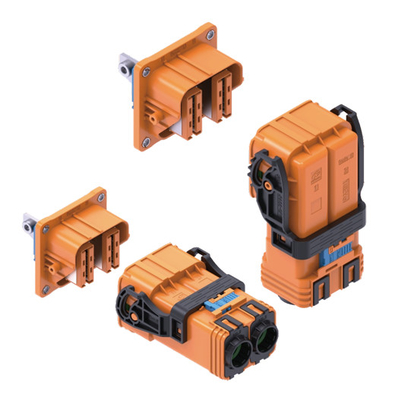

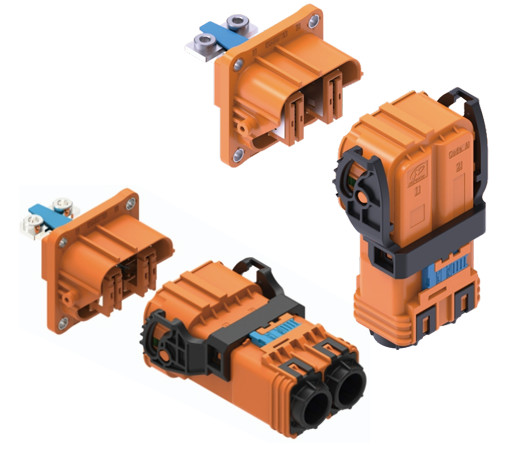

Il neo-potere2 connettori a pinè una soluzione all'avanguardia progettata per sistemi ad alta tensione e corrente in veicoli elettrici e applicazioni industriali.controller motori, e unità di distribuzione di energia (PDU), questoconnettore di alimentazione ibridofornisce un'interfaccia unica e robusta sia per la trasmissione di potenza che di segnale, garantendo un'affidabilità e prestazioni senza pari.
Costruito per la sicurezza e la durata, il connettore integra molteplici funzionalità avanzate.Il circuito di blocco ad alta tensione (HVIL) e i contatti a prova di tocco proteggono i tecnici e gli operatori dai pericoli dell'alta tensione, mentre la serratura secondaria fornisce una protezione aggiuntiva contro la disconnessione accidentale dovuta a vibrazioni o impatti.una caratteristica cruciale in assemblaggi complessiQuesto connettore non è solo potente ma anche eccezionalmente robusto.
Con una classificazione IP67 e IP6K9K superiore, questoconnettore a batteria impermeabilesi sviluppa negli ambienti più difficili, fornendo una connessione affidabile anche quando esposto all'acqua, alla sporcizia e alla polvere.Lo schermo a 360° è essenziale per mantenere segnali puliti per i pin di segnale 2A/24V integratiIl sistema è dotato di un sistema di controllo di potenza di 95 mm2 e è la scelta definitiva per le applicazioni che richiedono un flusso di potenza massimo.
Scegli l'alta tensione Neopower2 connettori a pinContattaci oggi per scoprire come le nostre soluzioni di connettori avanzate possono alimentare la tua innovazione.
| Attributo | Valore |
| Corrente nominale (potenza) | 300A (a 70mm2), 400A (a 95mm2) |
| Corrente nominale (segnale) | 2A (a 0,35 mm2) |
| Tensione nominale (potenza) | 1000V AC/DC |
| Tensione nominale (segnale) | 24V AC/DC |
| Classificazione di protezione | IP67 e IP6K9K |
| Temperatura di funzionamento | -40°C a +125°C |
| Distanze compatibili dei cavi | 70 mm2 a 95 mm2 (potenza) |
| Caratteristiche di sicurezza | HVIL (High Voltage Interlock), a prova di tocco (IPXXB) |
| Sicurezza della connessione | Funzione di blocco secondaria, Poka-yoke |
| Protezione | 360° schermatura EMI |
| Resistenza dielettrica (potenza) | 3000 V CA a 50 Hz (in condizioni normali) |
| Resistenza dielettrica (segnale) | 1000V AC a 50 Hz (in condizioni normali) |
| Applicazioni principali | Batteria, controllore del motore, unità di distribuzione di potenza (PDU) |
Progettato per ambienti ad alta domanda, il Neopowerconnettore di alimentazione ibridoè la soluzione definitiva per le applicazioni che richiedono connessioni ad alta tensione robuste, sicure e affidabili.
D: Cosa rende questo un "connettore di alimentazione ibrido"?
R: Questo è unconnettore di alimentazione ibridoperché combina diverse funzioni all'interno di un unico alloggiamento, è dotato di due grandi contatti primari progettati per gestire correnti e tensioni molto elevate (fino a 400A/1000V) per la trasmissione di potenza,con una tensione inferiore o uguale a 50 V,Questo consente di alimentare e comunicare con un dispositivo utilizzando un solo connettore resistente.
D: Quanto è impermeabile questo connettore? Può essere utilizzato in ambienti bagnati o sporchi?
R: Assolutamente. Il connettore è classificato a IP67 e IP6K9K. Ciò significa che è completamente protetto dall'ingresso della polvere e può essere immerso fino a 1 metro di acqua per 30 minuti (IP67).La classificazione IP6K9K fornisce protezione contro potenti, getti d'acqua ad alta temperatura.connettore a batteria impermeabileadatti all'uso in qualsiasi tempo e alle procedure di lavaggio.
D: A cosa servono le caratteristiche HVIL e di blocco secondario?
R: La sicurezza è di primaria importanza nei sistemi ad alta tensione.primaLa serratura secondaria è un meccanismo fisico che fornisce uno strato di sicurezza aggiuntivo, impedendo la2 connettori a pinIn questo caso, il sistema di controllo delle emissioni di carbonio è stato sviluppato per garantire la sicurezza dei veicoli.
D: Qual è il vantaggio del disegno Poka-yoke?
R: Poka-yoke è un termine giapponese che significa "a prova di errore". Il connettore è progettato con una forma di chiave unica che rende fisicamente impossibile accoppiarsi in modo errato.Questo impedisce danni ai perni del connettore e le apparecchiature collegate, garantendo una connessione perfetta e sicura ogni volta.
D: Perché la schermatura a 360° è importante per questo connettore ad alta tensione?
R: Le applicazioni ad alta corrente, come quelle che coinvolgono i regolatori motori, possono generare interferenze elettromagnetiche (EMI) significative.Lo schermo a 360° funge da barriera protettiva intorno ai contatti interni, impedendo a questo "rumore" di interrompere i segnali a bassa tensione all'interno del connettore.
D: Per quale taglia di filo è progettato questo connettore?
R: Questo connettore pesante è progettato per ospitare grandi cavi di alimentazione con una superficie di sezione trasversale compresa tra 70 mm2 e 95 mm2.Questo ampio raggio permette di gestire in modo sicuro ed efficiente correnti fino a 400A senza surriscaldamento, rendendolo ideale per sistemi ad alta potenza.
NeoPower è dedicato ai connettori e ai cavi impermeabili ad alta tensione/alta corrente, applicabili per batterie a nuova energia, veicoli elettrici, macchinari pesanti, connessioni industriali, sistemi di propulsione,stoccaggio di energia solare/eolica, smart grid, AGV, ecc.

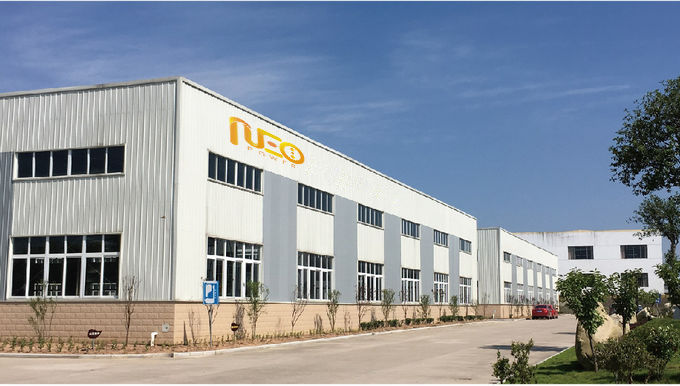

Neopower dispone di due basi di produzione situate rispettivamente a Huizhou, provincia di Guangzhou, per i connettori in guscio di plastica, e a Changzhou, provincia del Jiangsu, per i connettori in guscio di metallo.Con una vasta esperienza e una gestione di alto livello, Neopower fornisce prodotti di alta qualità e servizi eccellenti ai clienti di tutto il mondo.
La società ha superato IATF 16949:2016, ISO 9001:2015 sistema di controllo della qualità, e i suoi prodotti sono CE, TVU, RoH approvati.
